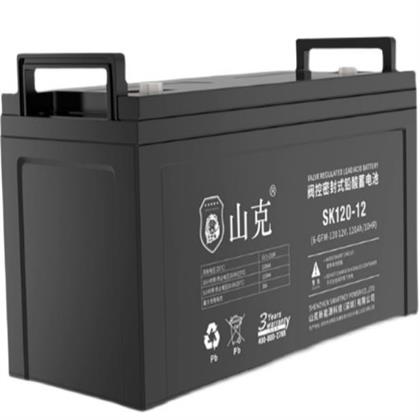

山克蓄电池SK120-12具体型号参数
型号SK120-12
额定电压12V
额定容量120AH
外形尺寸（mm）
409（长）176（宽）225（高）
UPS的作用：UPS中文为“不间断电源”。是一种含储能装置，以整流器、逆变器为主要组成部分，为变电站内监控系统、自动化仪表、远方通信系统等设备提供恒压恒频的不间断电源。
UPS系统的主要作用有两方面：
（1）做为重要设备的交流供电电源，防止市电突然断电而影响正常工作，给设备造成损害；
（2）消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机等提供高质量的电源。
UPS的分类
UPS系统主要有有三种类型：后备式、互动式、在线式。
（1）后备式：具备自动稳压、断电保护等功能，转换时间10ms左右，逆变输出的交流电是方波，结构简单，价格便宜；
（2）互动式：具有滤波功能，抗市电干扰能力强，转换时间小于4ms，逆变输出为模拟正弦波，价格远低于在线式；
（3）在线式：结构较复杂，性能完善，能够持续不中断输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；价格高，通常应用在关键计算机和网络设备等对电力要求苛刻的环境中。
UPS的结构
变电站内UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。
整流器：
有两个主要功能：
，将交流电（AC）变成直流电（DC），经滤波后供给逆变器；
第二，给蓄电池提供充电电压，起到一个充电器的作用；
逆变器：
将直流电（DC）转化为交流电（AC），供给负载使用；
蓄电池：
UPS用来作为储存电能的装置，使其在市电断电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间；
静态开关：
又称静止开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制；
隔离变压器、稳压器：
在输入或输出部分将交流与直流隔离，稳压器除了隔离之外还有稳定电压的作用；
UPS的四种运行模式
（1）正常操作模式：
在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并对蓄电池充电。再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载。
（2）停电模式：
当交流电源发生异常或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。
（3）备用电源模式：
当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。
（4）维护旁路模式：
当UPS要进行维修或更换电池负载供电又不能中断时，可以先切断逆变器开关激活维修旁路开关，再将整流器和旁路开关切断。交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS进行维护。
