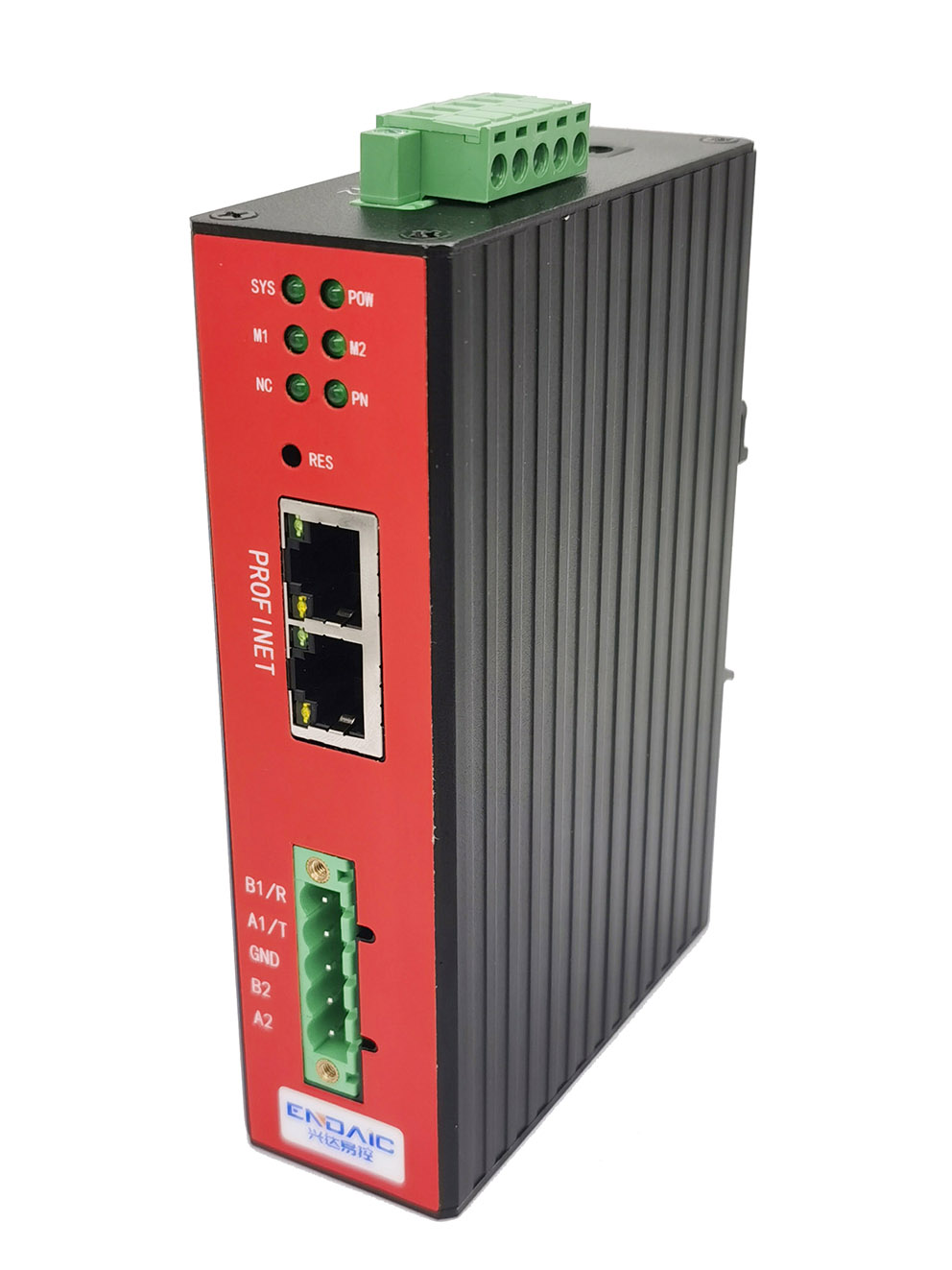

兴达易控RS232自由串口转Profinet网关XD-PNR200
概述
XD-PNR200网关是由兴达易控（北京）科技有限公司（以下简称：兴达易控）生产的RS232转Profinet网关:RS232转PROFINET网关型号是XD-PNR200，能够实现RS232接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，该网关为自由协议RS232转PROFINET网关，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINETIO 从站，在串口一侧物理接口RS232，支持基于RS232的自由协议通信。
技术参数
RS232转PROFINET网关型号是XD-PNR200，能够实现RS232接口仪表、变频器、综保、软启动器等设备接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET网络系统，该网关为自由协议RS232转PROFINET网关，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINETIO 从站，在串口一侧物理接口RS232，支持基于RS232的自由协议通信。
RS232转PROFINET网桥自由协议报文内容是通过主站S71500、S71200、CPU315-2PNDP、S7400等PLC的编程实现。基于时间的周期发送控制不需编程，可在主站配置（如博图、STEP7）中选择不同周期间隔的发送；基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）。
RS232转PROFINET网桥可用于一对一集成RS232自由协议设备，满足各种串口设备仪表连接PROFINET网络，实现PROFINET控制器监控串口自由协议设备的技术要求。
RS232转PROFINET网关相关参数：
1、串口端支持自由协议，通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）；
2、串口参数：
①工作方式：半双工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选；
③数据位：8位；
④校验位：无、奇、偶、标志、空格可选；
⑤停止位：1、2位可选；
3、供电：24VDC（11V~30V）；
4、工作环境温度：-20℃~60℃；工作环境湿度：5% to 95%(无凝露)；
5、内置静电防护：15KV ESD；通信端口隔离：3KV；
6、机械尺寸：40mm（宽）×110mm（高）×74mm（深）；
7、防护等级：IP20；
